離心引風機的傳動組更換步驟與方法(皮帶傳動)

離心引風機有相當一部分因為密封、耐高溫等要求會(huì )設計為皮帶傳動方式,經過長時間的使用,傳動組因各種原因會(huì )出現故障,那么如何更換成套傳動組呢?下面為您介紹傳動組的更換步驟與方法

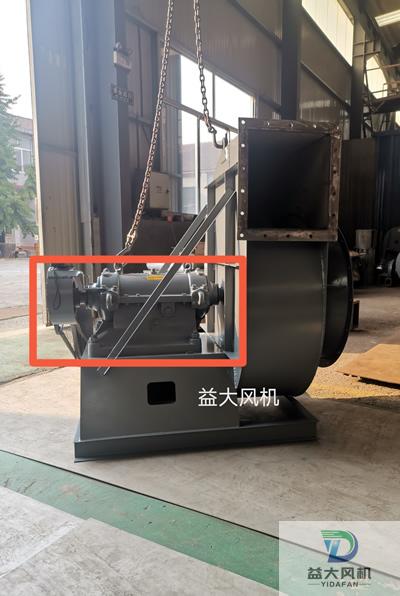

離心引風機傳動組更換

一、 安全提醒
傳動組的更換作業過程應在風機電機切斷電源后進行,施工人員有必要的防護措施,施工過程符合國家機械設備安裝的相關規范。
二、 所需器具
包括但不限于:拉馬、千斤頂(≥20T)、活扳手、黃油、長柄鐵錘(≥16P)、記號筆、砂紙等
三、 拆除現有傳動組
1、 拆除皮帶罩、三角帶,傳動軸上皮帶輪
2、 用記號筆標記進風口法蘭孔與機殼的對應位置,拆除進風口、現有葉輪,注意:保留葉輪軸頭上的鍵和壓蓋、壓蓋螺絲。
3、 拆除傳動組
首先,用記號筆標記軸承箱底座位置與輪廓,標記時盡量精確,拆除傳動組時注意底座下面有無墊片,有的話記錄其所在位置。
四、 安裝傳動組
1、 安裝傳動組。 按之前標記的位置與墊片安裝傳動組,緊固螺栓
2、 安裝葉輪。
首先用砂紙打磨葉輪軸孔,確保軸孔光滑無雜質,然后軸孔內涂黃油,將葉輪對齊鍵槽裝到軸上,在軸孔處墊木板(或石棉板、鋼板),用鐵錘敲擊墊板將葉輪到傳動軸上,益大風機提醒您注意一定要保證葉輪軸盤完全裝入軸頭,軸盤內側與軸身(臺)無間隙。
最后將鍵敲擊裝入鍵槽(如因鍵槽未完全對齊導致鍵無法完全裝入鍵槽,可將未裝入部分用角磨機磨掉).
3、 按標記位置安裝進風口,安裝完畢轉速葉輪,檢查進風口與葉輪有無摩擦。
4、 安裝皮帶輪,并確保兩個皮帶輪的側面位于同一平面
5、 安裝皮帶防護罩,三角帶。
五、 試機
1、 軸承箱加注46#汽輪機油,注油至油窗顯示的三分之二高度。累計運行100小時更換全新機油。
2、 軸承箱接入循環冷卻水,靠近機殼的為進水口,另一個為出水口。
3、 接通電源,觀察皮帶輪的旋轉方向是否與銘牌標示一致,否則請調整電機接線,保證葉輪旋向正確。
4、 試機時確定離心引風機無異響、無振動后即可投入正常運行。
